Glydus / Multisteer Hydraulisk Styring Outboard inntil 350 HK

Glydus K350R - hydraulisk styring for utenbordsmotorer inntil 350HK

Multisteer har endret navn til Glydus.

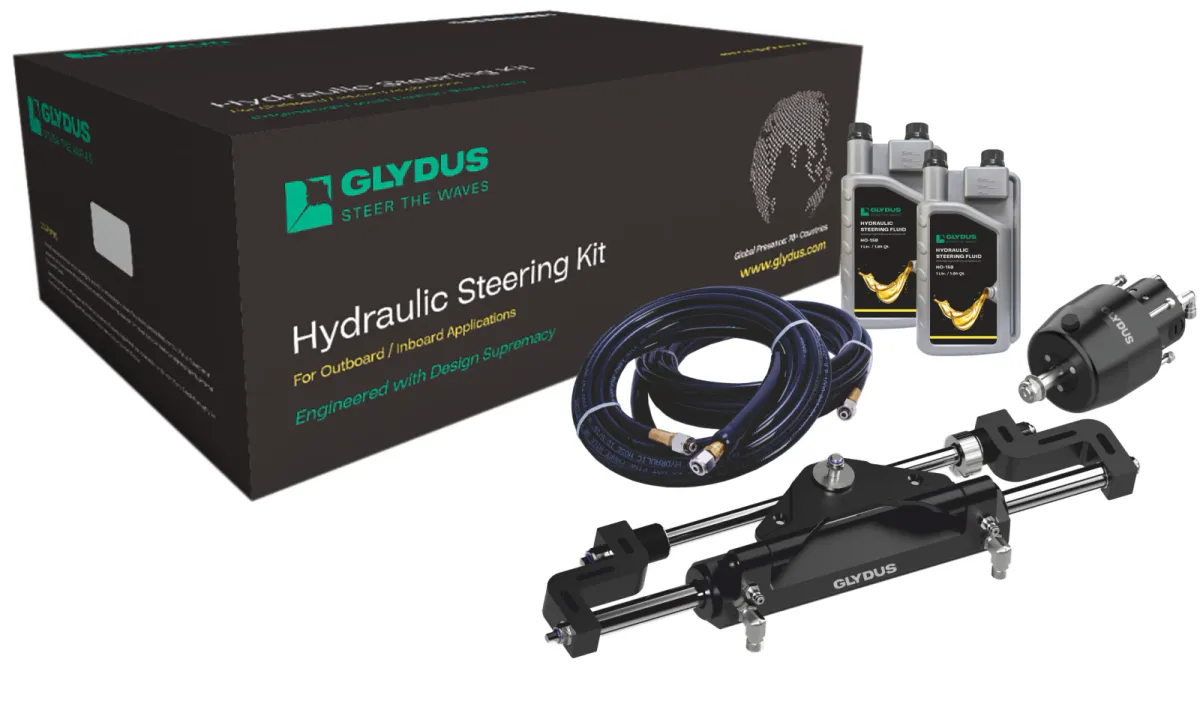

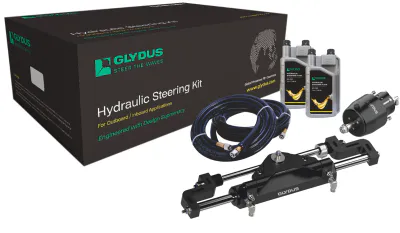

Glydus hydraulisk styring for utenbordsmotorer opp til 350 hk leveres som komplett sett med rattpumpe, balansert styresylinder, nipler, 2 liter olje og 2 x 7,5 meter slanger med påklemte fittings. Pumpen har tilbakeslagsventil og standard ¾» aksel som passer de fleste ratt.

• Minimum bredde motorbrønn: 570 mm
• Anbefalt rattdiameter: 400 mm.
• Optimal motorstørrelse: 200 - 300 hk
• Maks motorstørrelse: 350 hk
• Rattomdreininger: 5,3 fra side til side

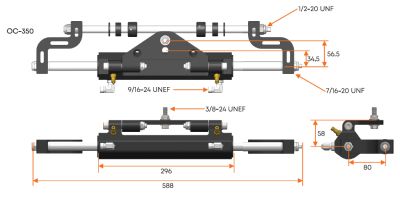

• Sylinder: Volum 132 ccm³. Slaglengde 204 mm. Gjenger 9/16'' UNEF

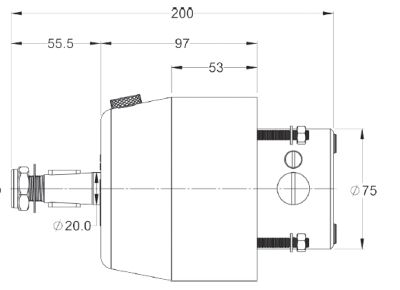

• Styrepumpe: Volum 25 ccm³. Maks trykk 105 bar. Gjenger 9/16''-24 UNEF

I esken:
H25 rattpumpe
OC-350 balansert styresylinder
HO115 hydraulikkolje x 2 liter
CT7.5 hydraulikkslange 7,5 meter x 2

Nødvendige mål i motorbrønn

For at styresylinderen skal få plass og ikke komme i konflikt med båtens motorbrønn ved styring og tilting av motor kreves det at motorbrønnen har en bredde på minst 570 mm.

A: 570 mm
B: 153 mm
C: 127 mm

Glydus hydraulisk styring for motorer inntill 350 hk passer til følgende motorer:

Yamaha
40-90 hk 2-takt, 1990-2003. Krever at spacerkit benyttes
100-300 hk 2-takt, 1986 og nyere
80-250 hk 4-takt, 1997 og nyere
150-300HPDI, 2000 og nyere
25-70 hk 4-takt, 2003 og nyere. Krever spacerkit 12208-25
200-300 hk 4.2L V6 4-takt, 2007 og nyere
300-350 hk 5.3 V8, 2007 og nyere
150-200 hk 2.8L 4 sylinder, 2012 og nyere
75-115 hk inkl. B-serien, 2014 og nyere

Honda:
60-90 hk 4-takt, 1996 og nyere.
30-50 hk 4-takt, 1998 og nyere. Krever at spacerkit benyttes
150 hk 4-takt, 2001 og nyere.
135 hk 4-takt, 2003 og nyere.
115 hk 4-takt, 2011 og nyere
100 hk, 4-takt, 2015 og nyere
200-250 4-takt, 2023 og nyere

Johnson/Evinrude
40-300 hk 2-takt, inkl E-TEc, 1991 og nyere
75-300 hk Ficht, 1997 og nyere
40-140 hk 4-takt, 1998 og nyere. Krever spacerkit 12208-25. OBS! Trekantplaten/festebrakett på sylinder må snus 180 grader
155 hk Ficht, 2000-2003. Krever spacerkit 12208-25. OBS! Trekantplaten/festebrakett på sylinder må snus 180 grader
200-225 hk 4-takt, 2002 og nyere
200-250 hk 3.3L V6, 2007 og nyere

Mercury
75-300 hk 2-takt, 1989 og nyere
60 hk 4-takt, 2008 og nyere
115-300 hk Pro XS, 2004 og nyere
150-200 hk Verado, 1993-2007
175-225 hk 3.4L V6 4-takt, 2017 og nyere
250-300 hk 4.6L V8 4-takt, 2018 og nyere

Suzuki
100 hk 2-takt, 1986 og nyere
115-140 hk 2-takt, 1986-2002 (ikke 1996 mod.)
150-225 hk, 2- og 4-takt, 1986-2013
150-200 hk 4 sylinder, 2013 og nyere

Tohatsu
40-140 hk 2-takt, 1990 og nyere
60-150 hk 4-takt, 2014 og nyere
75-1450 hk 4-takt, 2023 og nyere. Må bruke Tohatsu tiller bolt 3E0-84917-0

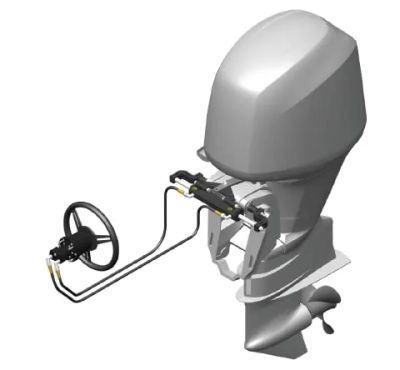

Hva består en hydraulisk styring av?

I Glydus hydraulisk styring følger det med følgende komponenter:

• Styrepumpe: aksialstempelpumpe som sirkulerer hydraulikkoljen når rattet dreies. En låseventil og en trykkavlastingsventil beskytter systemet mot uventet tilbakeslag og for høyt trykk
• Balansert styresylinder: gir lineær bevegelse til motoren og styrer båten mot styrbord eller babord
• Hydraulikkolje: når styrepumpen dreies skyves hydraulikkoljen slik at den beveger seg gjennom slangene og forskyver sylinderen
• Hydraulikkslanger: konstruert for å føre hydraulikkolje mellom styrepumpen og sylinderen. De er fleksible for enkel montering i båten og testet for å tåle trykk som overstiger normal drift, noe som sikrer lekkasjefri ytelse.
