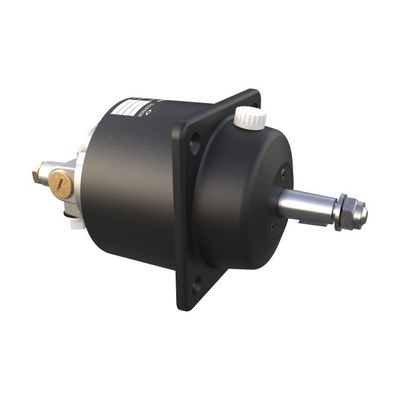

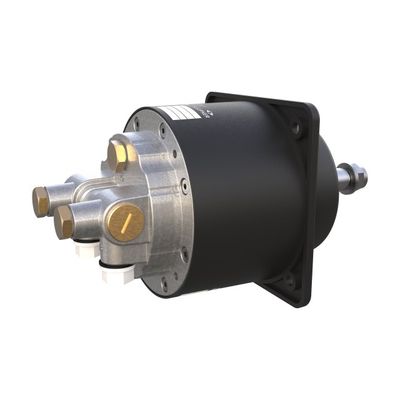

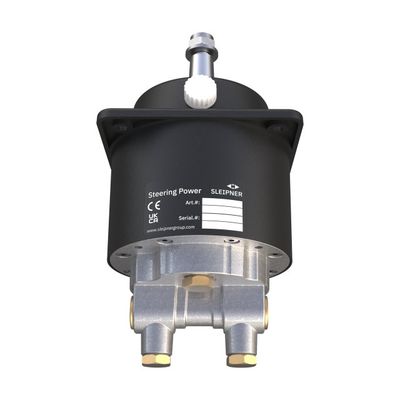

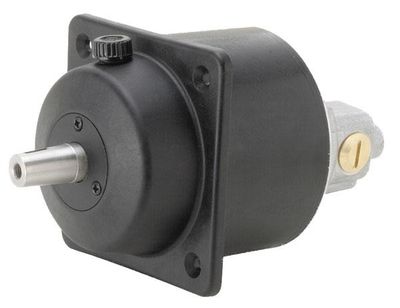

Sleipner rattpumpe/ styrepumpe / styresystem / styremaskin med flens
Rattpumpen er selve hjertet i et hydraulisk styresystem. Det er den som bestemmer hvor mye olje som skal pumpes gjennom systemet til selve ”muskelen” vi kaller sylinder. Den er også den mest kompliserte delen i styresystemet. Det er her man vil finne de viktigste forskjellene mellom ulike produsenter.
Den nye serien rattpumper i Side-Power programmet er et resultat av intensiv forskning og utvikling, samt mange års erfaring med produksjon av hydrauliske styresystemer. Styrepumpene produseres ved vår fabrikk i Fredrikstad og det brukes kun kvalitetsmaterialer for å sikre en solid og problemfri konstruksjon.
VIKTIG! Bruk KUN hydraulikkolje ISO-VG-15 (DIN51524-3 HVLP spesifikasjoner)
Viktige detaljer for Side-Power hydrauliske rattpumper:
- Aksial stempelpumpe med fininnstilte stempelvinkler
- 7 stempler for jevn og presis styring
- Stempler i herdet stål
- Stabil og stivt opplagret syrefast rattaksel med 4 kulelagre
- Integrert tilbakeslagsventil
- Stort innvendig oljereservoar
- Alle deler i korrosjonsfrie materialer
- Leveres med ansatsnippler
- Samsvarer med Det Norske Veritas EN30592 standard
- Tre forskjellige modeller for ulike båter og dashborddesign. Pumpen med tilt kan låses i -10, 0, 10, 20 eller 30 gr.
- Alle tre modellene leveres i 26 cm3, 35 cm3 eller 43 cm3 for tilpasning til forskjellige hydraulikksylindere, eller ønske om valg av antall rattørn
- I tillegg har vi en større og kraftigere rattpumpe på 70 cm3 og hele 10 stempler. Denne brukes hovedsakelig sammen med den største sylinderen i vår katalog og leveres kun som innfelt modell med flens.

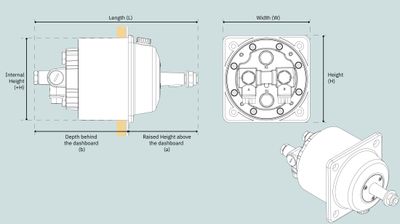

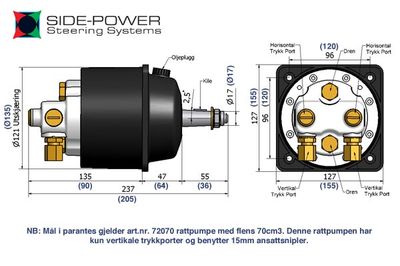

| Dimensions | Verdi |
|---|---|
| (H) Høyde | 127mm / 5in |
| (+H) Ekstra høyde | 121mm / 4.76in |
| (L) Lengde | 237mm / 9.33in |
| (W) Bredde | 127mm / 5in |
| (a) | 102mm / 4in |
| (b) | 135mm / 5.3in |
| Gear leg Oil | Verdi |
|---|---|
| Gear leg oil type | ISO VG15/DIN 51524-3 HVLP |
| Hydraulic steering data | Verdi |
|---|---|
| Helm pump type | with flange |
| Port dimensions BSP A/B | 1/4” |
| Pump displacement (ccm) | 26, 35 or 43 |
Tilleggsinformasjon:
Tenfjord rattpumpe WP12 er på 25CCM og tilsvarer Sleipner sin 26CCM, art.nr. 72061
Tenfjord rattpumpe WP14 er på 40CCM og tilsvarer Sleipner sin 43CCM, art.nr. 72063
Man tar volumet på sylinderen og deler med volumet på rattpumpen,
Tallet du får er antall omdreninger borde til borde.
Eks. Sylinder 168CCM og rattpumpe 35CCM, gir 4,8 omdreininger borde til borde.
